新品发布：升压恒流"芯“选择——OC6710
产品介绍
OC6710 是一款高度集成、成本效益优异的升压型 LED 恒流驱动控制芯片
为LCD 显示器和 LCD 电视背光应用设计。
芯片内置 100V 功率 MOSFET，能够以
最少的 BOM 组件实现高性能的
LED 背光解决方案。
支持 PWM 转模拟调光方式，
可实现线性亮度调节。
目标应用
OCX SEMI
OC6710 芯片应用于：
· LCD 显示器背光
· 风扇灯
· 台灯
· 商业显示背光
· 工业显示背光
产品特点
OC6710 芯片的特点有：
・2.6V~100V 宽输入电压范围，适配多种电源场景
・内置 100V 功率 MOSFET，简化外围设计
・电流模式 PWM 控制，输出电流稳定
・支持 PWM 转模拟调光，调光频率 5KHz~50KHz
・调光线性度出色
・过压保护 (OVP)、过流保护 (OCP)、
・欠压锁定 (UVLO)、热关断 (OTP)、
・二极管与电感短路保护、LED 开路保护
・低功耗待机电流低至 28μA（典型值）
・ESOP-8 封装，体积小巧，便于 PCB 布局

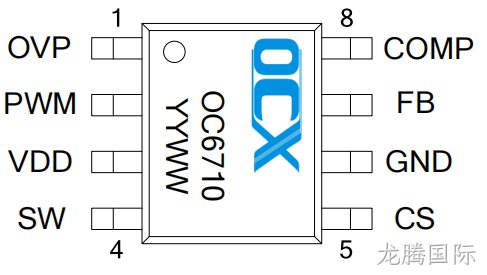

封装规格

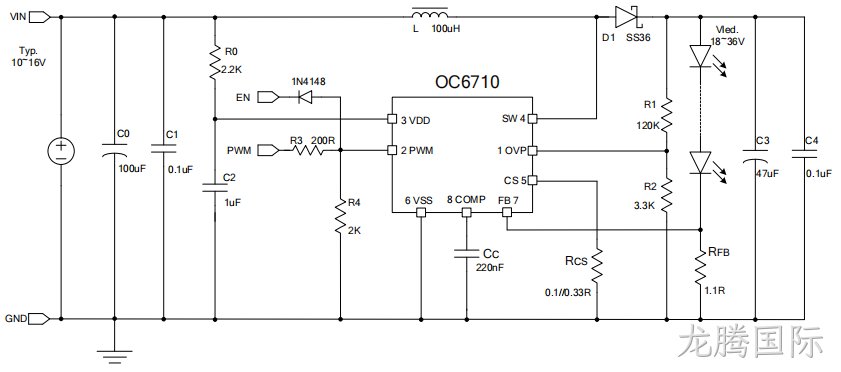

典型应用电路
方案特点
宽电压 调光好 高精度
・成本效益突出
精简的外围电路设计，降低整体 BOM 成本
・调光性能优异
采用 PWM 转模拟调光技术
兼顾PWM 调光的便捷性和模拟调光的无频闪优势
调光线性度好，亮度调节平滑
避免传统 PWM 调光的电磁干扰问题
・系统稳定可靠
多重保护机制
全方位保障芯片和系统在异常工况下的安全运行
方案实物图

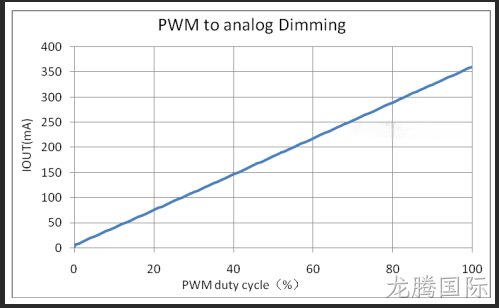

PWM转模拟调光特性曲线

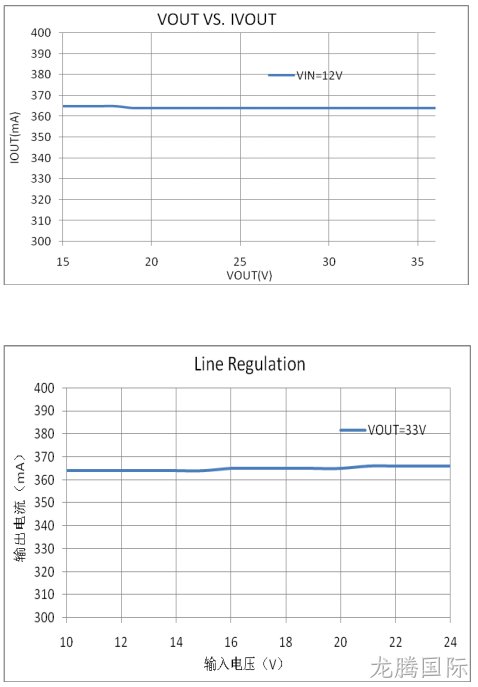

输入输出特性曲线

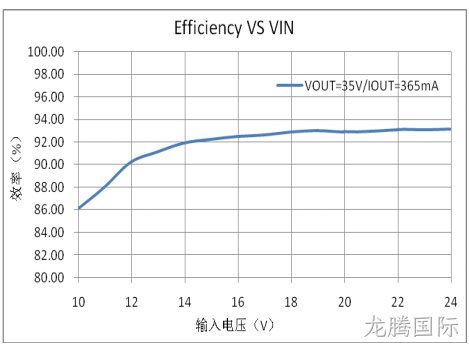

效率特性曲线
