新品发布：降压恒流"芯“选择——OC5221N
产品介绍
OC5221N 是一款高效率、高精度的
降压型大功率 LED 恒流驱动控制芯片。
作为 OC5221B 的迭代升级版本，
采用平均电流控制方式，
具有更优异的负载调整率和线性调整率，
同时保留了成熟的多功能调光架构，
满足更多高端场景的应用需求。
目标应用
OC5221N 芯片应用于：
・高端汽车 LED 大灯
・自行车，电动车，摩托车灯
・强光手电
・大功率 LED 射灯
・景观亮化洗墙灯
・舞台调光效果灯
・LCD 背光照明
・建筑照明
产品特点
OC5221N 芯片的特性有：
・宽电压输入：5V~150V（覆盖更高压应用场景）
・高效率，最高可达 95%
・优异的线性调整率
・优异的负载调整率
・支持超深度调光，65536:1 超高调光比
・支持 PWM / 模拟 / 分段三功能调光
・PWM 端口响应脉宽最小 20ns，调光更细腻无抖动
・支持高低亮模式
・最高 1MHz 工作频率，适配小感量电感设计
・内置多重保护
供电欠压保护、输出短路保护、过温保护
电感短路保护，二极管短路保护等

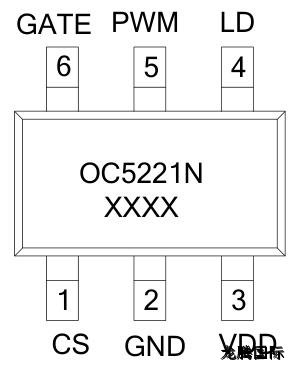

封装规格

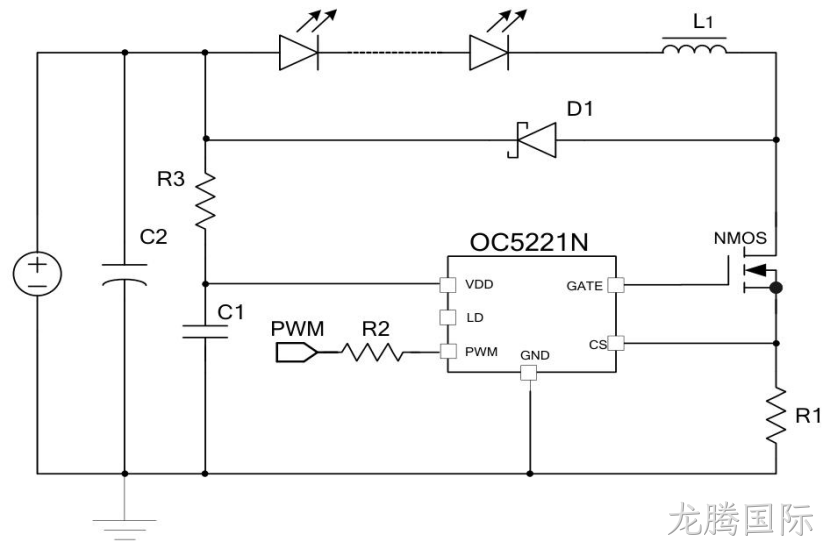

典型应用电路
方案特点
宽电压 调光好 高精度
芯片支持 5-150V 超宽电压输入，
可适配更多高压输入的应用场景
・支持最大 8A 电流输出，
可满足更大功率 LED 负载的驱动需求
・芯片恒流精度 ±3%，
输出电流受输入电压、电感参数影响极小
・PWM 调光最小响应脉宽优化至 20ns，
低亮度调光更稳定，无阶梯感与抖动
・高低亮触发逻辑优化，
避免系统电压波动导致的误触发，
方案可靠性进一步提升
方案实物图

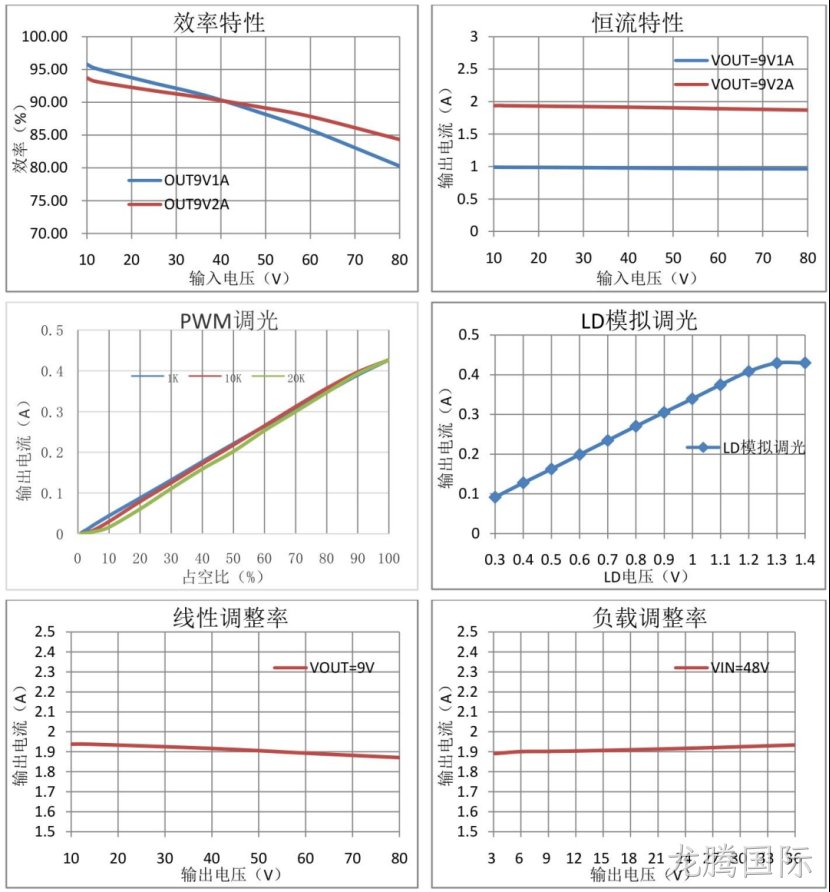

特性曲线
