青鸟传书丨实测FR8016HA功耗性能
2023-06-12 17:35
我们针对常用低功耗蓝牙芯片FR8016HA进行了实际的功耗测试。FR8016HA是一颗BLE5.1蓝牙芯片，广泛的用于IOT应用场景中。具备优秀的产品性能以及功耗。
特点
蓝牙5.1认证
CortexM3处理器48MHz主频
内置512KB/1MB Flash来用户程序和数据
内置150KB ROM存放BLE Profile&GATT,LM,LC
内置48KB SRAM
内置电源管理模块PMU（充电电流最大200mA）
16-Bit音频Codec（DAC SNR 96dB, ADC SNR 84dB）
支持蓝牙主从一体多连接，（BLE MESH+10 BLE link）
提供苹果Homekit开发包，亚马逊ECHO开发包，阿里天猫精灵开发包
工作温度范围 -40℃至105℃
封装
QFN32-4*4

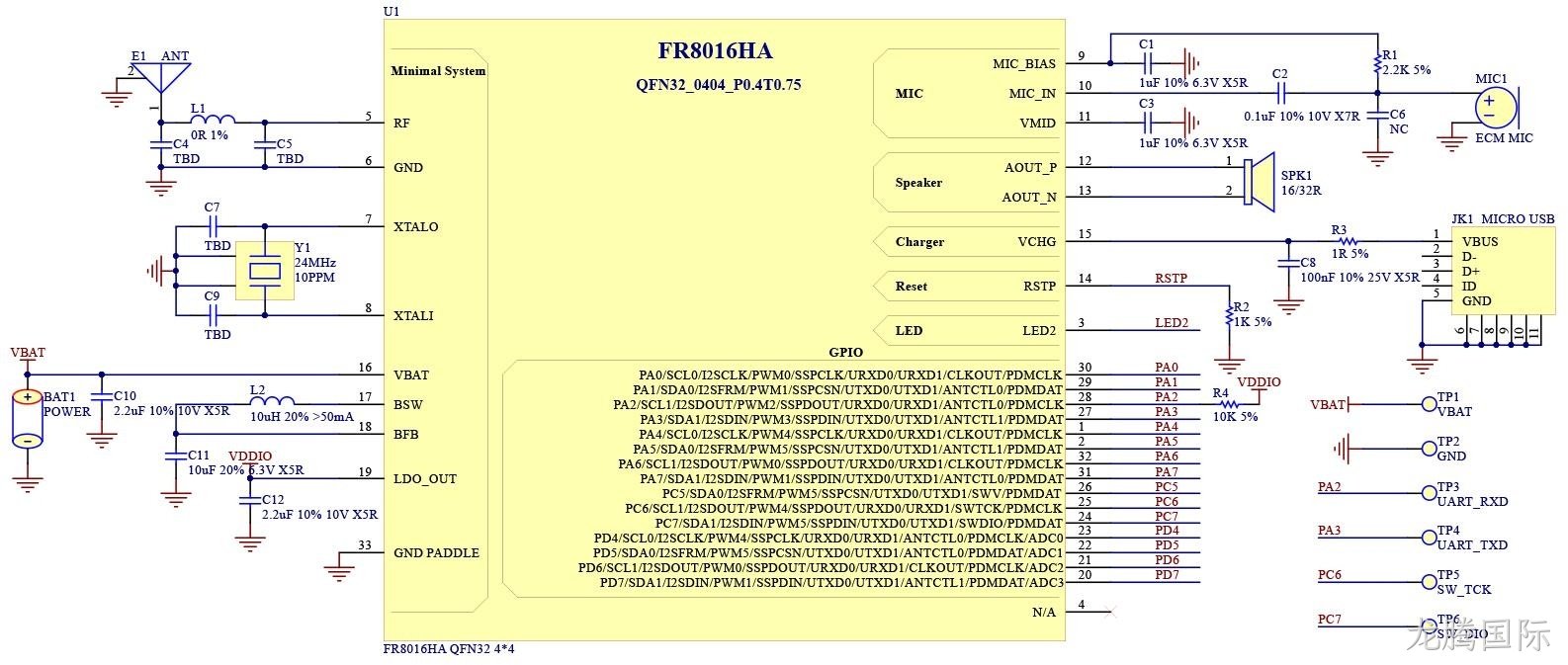

参考原理图
【下面就是实测数据】
测试条件：
● 测试温度： 25℃
● 测试地点： 实验室
● 测试对象： 开发板[FR8016HA]
● 测试仪器： DMM6500
● 测试方法：FR8016HA功耗测试组要采用 DMM6500万用表进行的，DMM6500数字万用表作为标准的功耗数据作为参考。

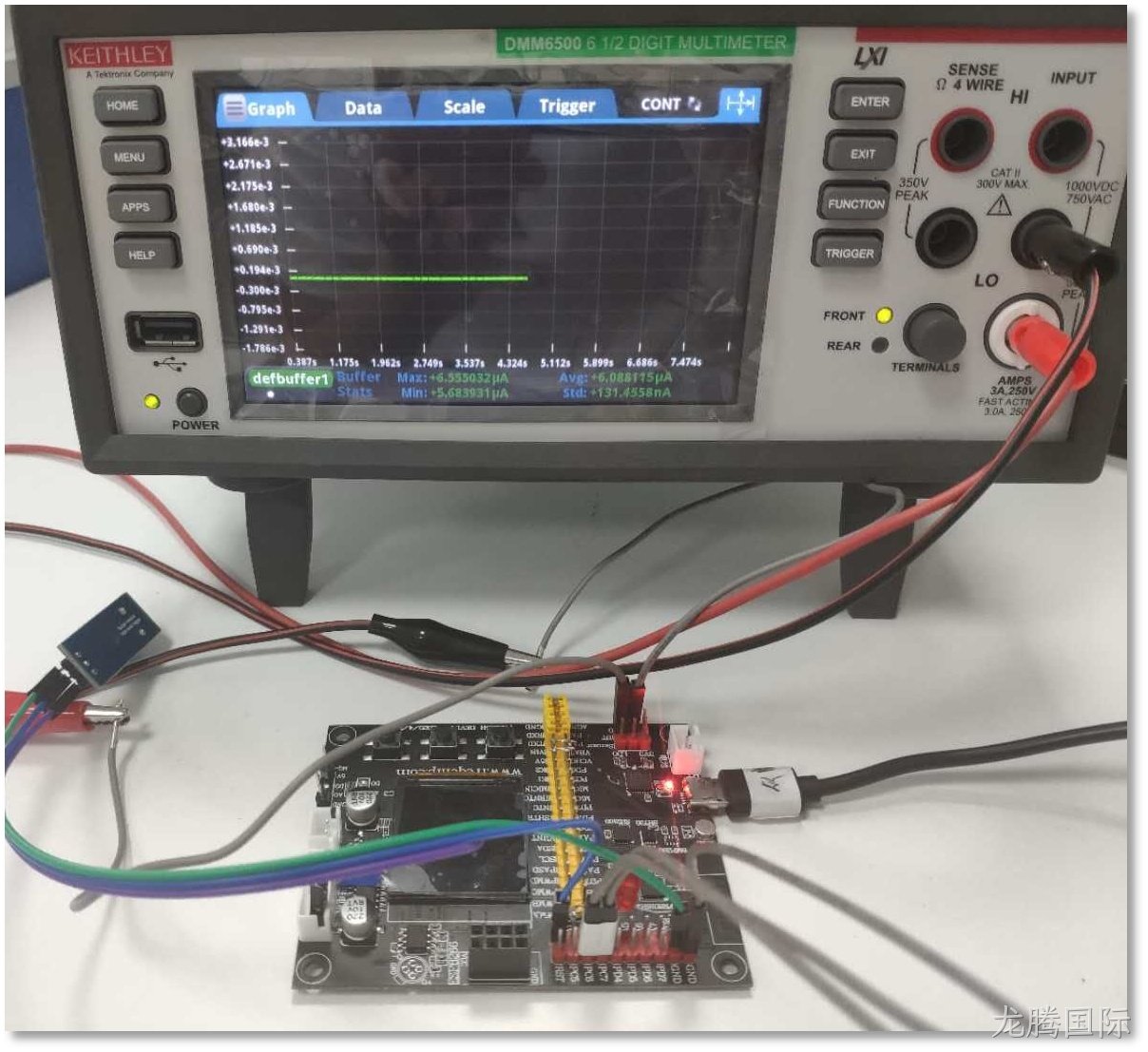

● 测试前准备：使用USB作为开发板的唯一供电，在蓝牙芯片电源端串接DMM6500数字万用表。测试连接如下图：
测试内容：
1.待机电流测试：
蓝牙开发板在上电初始化完成后未进行按键操作进入休眠状态，检测此时的待机电流。测试时间为1min，记录平均电流。

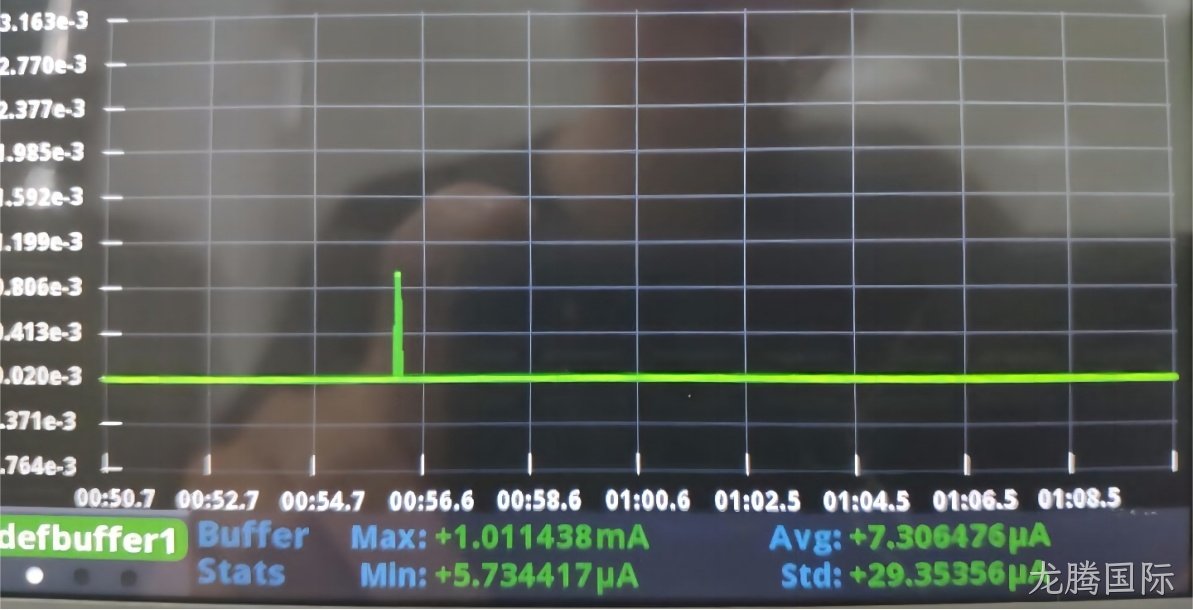

结果：待机时平均电流为7.3064uA
2.广播功耗电流测试
广播间隔：1.875s
天线：板载天线
天线功率：6dbm
记录时间：1min
1min广播次数：32次

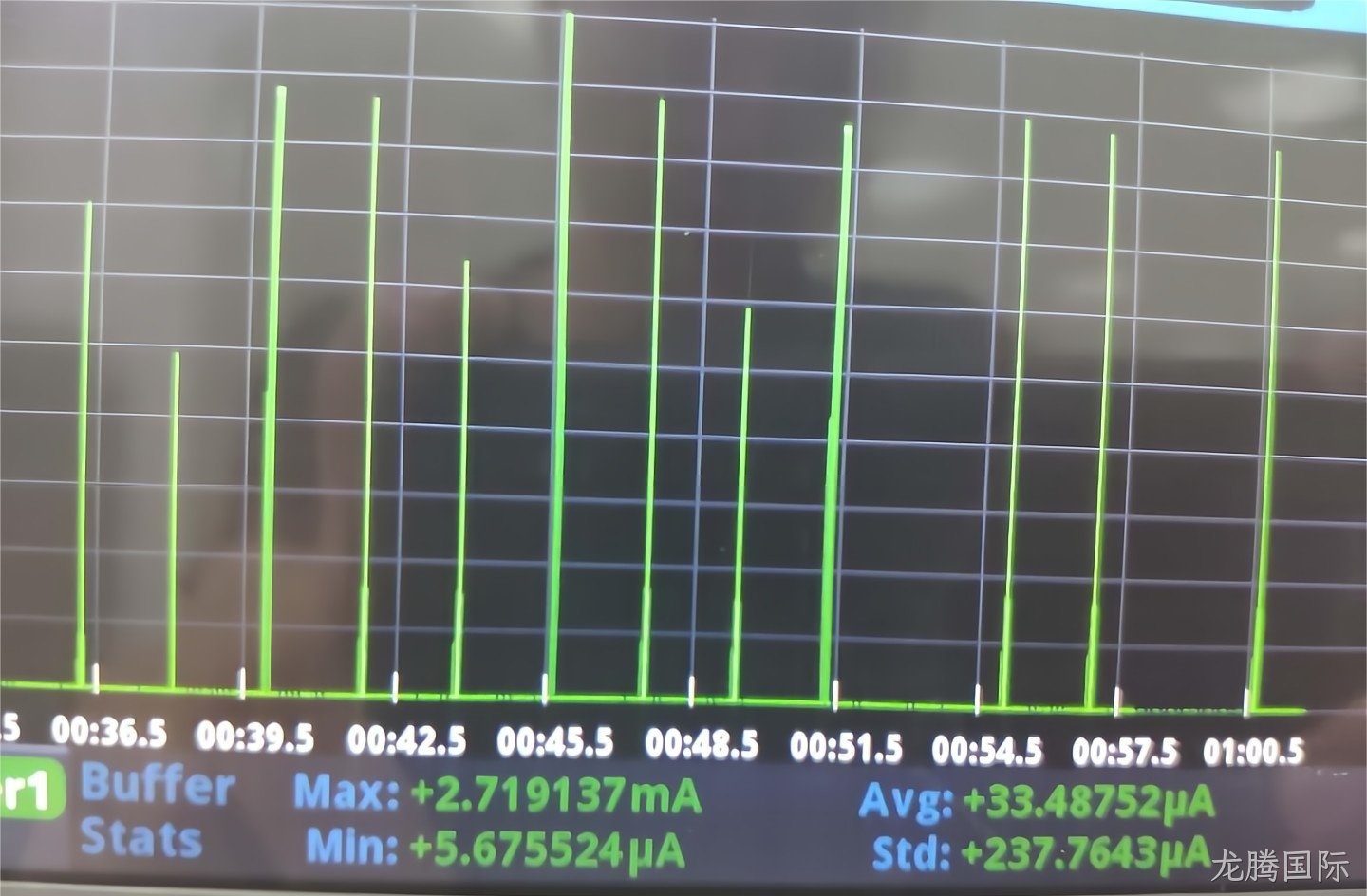

结果：广播平均电流为33.48752uA
3.查询连接状态事件电流测试
连接间隔为1.5s
发送数据：无
接收数据：无
测试时间：1min
1min发生连接查询状态次数：40次

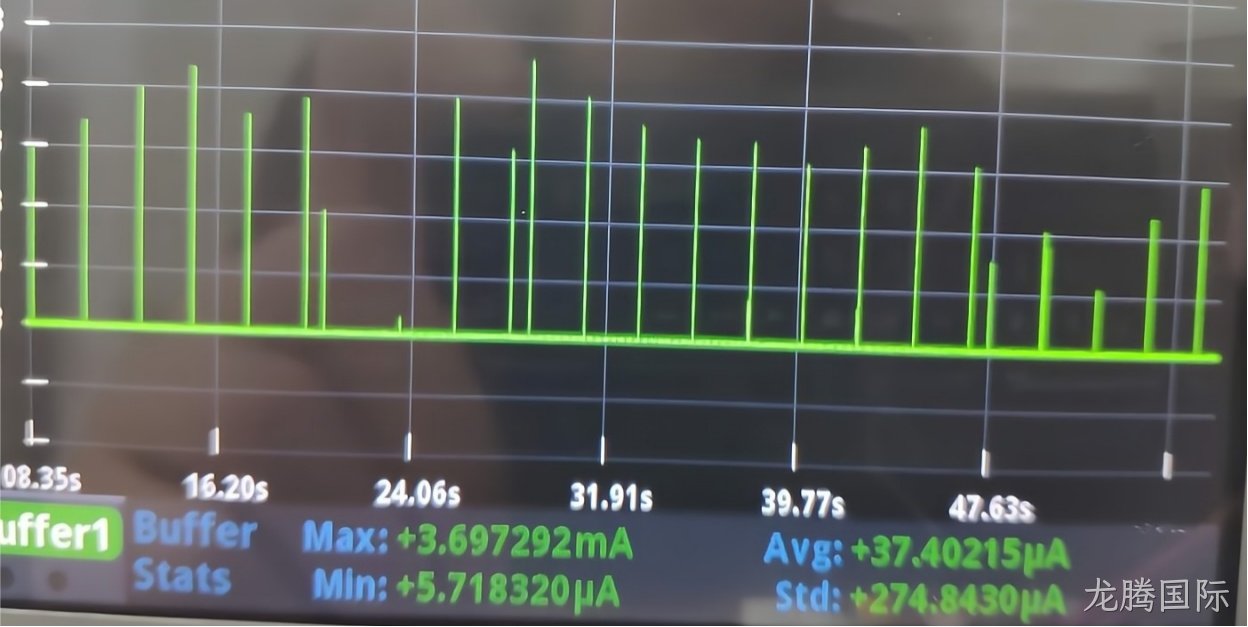

结果：连接状态查询平均电流=37.4021uA
好了，相关数据分享完毕，有兴趣的小伙伴欢迎随时沟通，我们下期再见。
