东芝面向电压谐振电路推出新款分立IGBT，有助于降低功耗并简化设备设计
2020-02-10 09:23
近日东芝电子元件及存储装置株式会社（“东芝”）宣布推出“GT20N135SRA”，这是一款用于桌面电磁炉、电饭煲、微波炉等家用电器电压谐振电路的1350V分立IGBT。该产品于即日起开始出货。

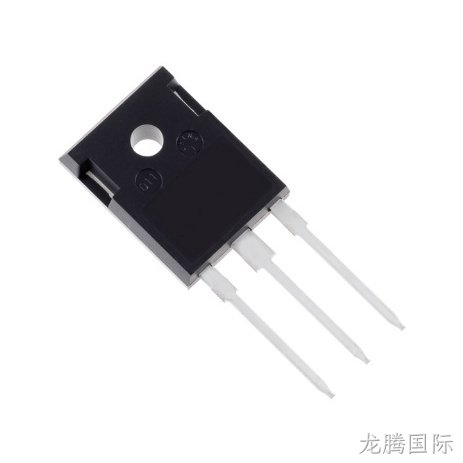

GT20N135SRA产品图
GT20N135SRA的集电极-发射极的饱和电压[1]为1.75V，二极管正向电压[2]为1.8V，分别比东芝当前产品[3]低10%和21%。IGBT和二极管都针对高温（TC=100℃）条件下的导通损耗特性进行了改进，而且新款IGBT还有助于降低设备功耗。该产品的结壳热阻为0.48℃/W（最大值），比当前产品[3]低26%，有助于简化热设计。
新款IGBT在设备开机时能抑制通过谐振电容的短路电流。其电路电流[4]峰值为129A，比当前产品[3]低31%。由于其安全工作范围扩大，相对于当前产品[3]而言，设备设计也有所简化。
应用:
• 使用电压谐振电路的家用电器（如桌面电磁炉、电饭煲和微波炉等）。
特性:
• 低导通损耗：
VCE(sat)=1.6V（典型值）（@IC=20A、VGE=15V、Ta=25℃）
VF=1.75V（典型值）（@IF=20A、VGE=0V、Ta=25℃）
• 低结壳热阻：Rth(j-C)=0.48℃/W（最大值）
• 在设备开机时能抑制通过谐振电容的短路电流
• 较大的安全工作范围
主要规格:
（除非另有说明，@Ta=25℃）
|
器件型号 |
GT20N135SRA |
|
|
封装 |
TO-247 |
|
|
绝对最大额定值 |
集电极-发射极电压 VCES （V） |
1350 |
|
集电极电流 （DC） IＣ @TC=25℃ （A） |
40 |
|
|
集电极电流 （DC） IＣ @TC=100℃ （A） |
20 |
|
|
结温 Tj （℃） |
175 |
|
|
集电极-发射极饱和电压 VCE(sat) 典型值 @IC=20A、 VGE=15V （V） |
1.60 |
|
|
二极管正向电压 VF 典型值 @IF=20A、 VGE=0V （V） |
1.75 |
|
|
切换时间 （下降时间） tf 典型值 @电阻负载 （μs） |
0.25 |
|
|
结壳热阻 Rth(j-C) 最大值 （℃/W） |
0.48 |
|
注释：
[1] 截至2019年6月，东芝测量的数值。（测试条件：IC=20A、VGE=15V、TC=100℃）
[2] 截至2019年6月，东芝测量的数值。（测试条件：IF=20A、VGE=0V、TC=100℃）
[3] 东芝的当前产品“GT40RR21”
[4] 截至2019年6月，东芝测量的数值。（测试条件：VCC=300V、VGG=15V、C=0.33μF、t=5μs、Ta=25℃）
