松下混合电容应用实例（车载市场）

2021-08-31 09:15

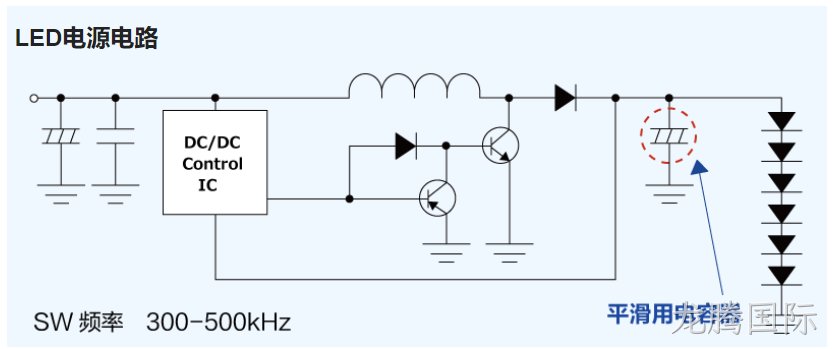

一、 LED车灯

此处常规的方案是3颗50V,10μF的MLCC，推荐1颗33μF的松下混合电容EEHZC1H330V替代，总成本可以降低一半。

二、 BMS

此处常规的方案是4颗35V，220μF，10x10.5mm的电解电容（如EEETP1V221AV）。有两种推荐替代方案：a.低噪声方案---- 2颗35V, 270μF, 10x10.5mm的ZC系列混合电容EEHZC1V271V；b.节省空间70%的方案----2颗35V，220μF，8x10.5mm的ZKU系列混合电容EEHZK1V221UV。

两种替代方案能帮助客户节省50%~70%的空间，元器件寿命延长1.3倍，降低SMT的贴装成本。

三、 ECU

此处常规的方案是4颗35V，220μF，10x10.5mm的电解电容（如EEETP1V221AV）。有两种推荐替代方案：a.低噪声方案---- 2颗35V, 68μF, 6.3x8mm的ZC系列混合电容EEHZC1V680XV；b.高度缩减方案----2颗35V，68μF，6.3x6.1mm的ZKU系列混合电容EEHZK1V681UV。

两种替代方案能帮助客户节省面积80%，体积88%，元器件寿命延长1.3倍，降低SMT的贴装成本。

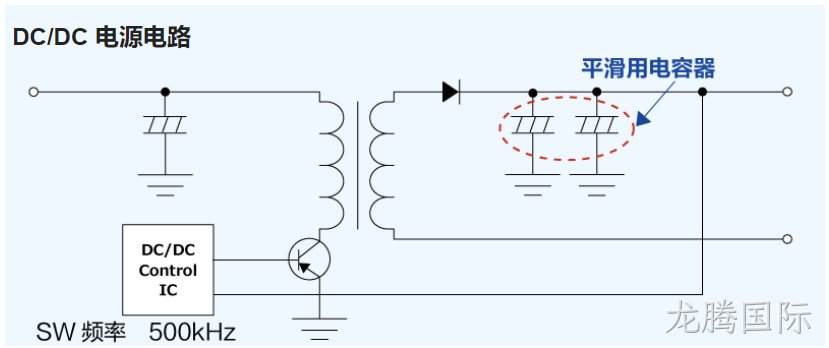

四、车载OBC

此处常规的方案有两种，一是10颗铝电解电容25V，680μF，12.5x13.5mm（如EEETKE681UAQ）；二是10颗MLCC，16V，47μF，3.2x2.5mm。有两种推荐替代方案：a.低噪声方案---- 12颗25V, 470μF, 10x10.5mm的ZK系列混合电容EEHZK1E471V；b.节省空间方案----6颗25V，560μF，10x16.8mm的ZS系列混合电容EEHZS1E561V。

两种替代方案能帮助客户节省面积35%~65%，元器件寿命延长2倍，降低SMT的贴装成本。

五、油泵
